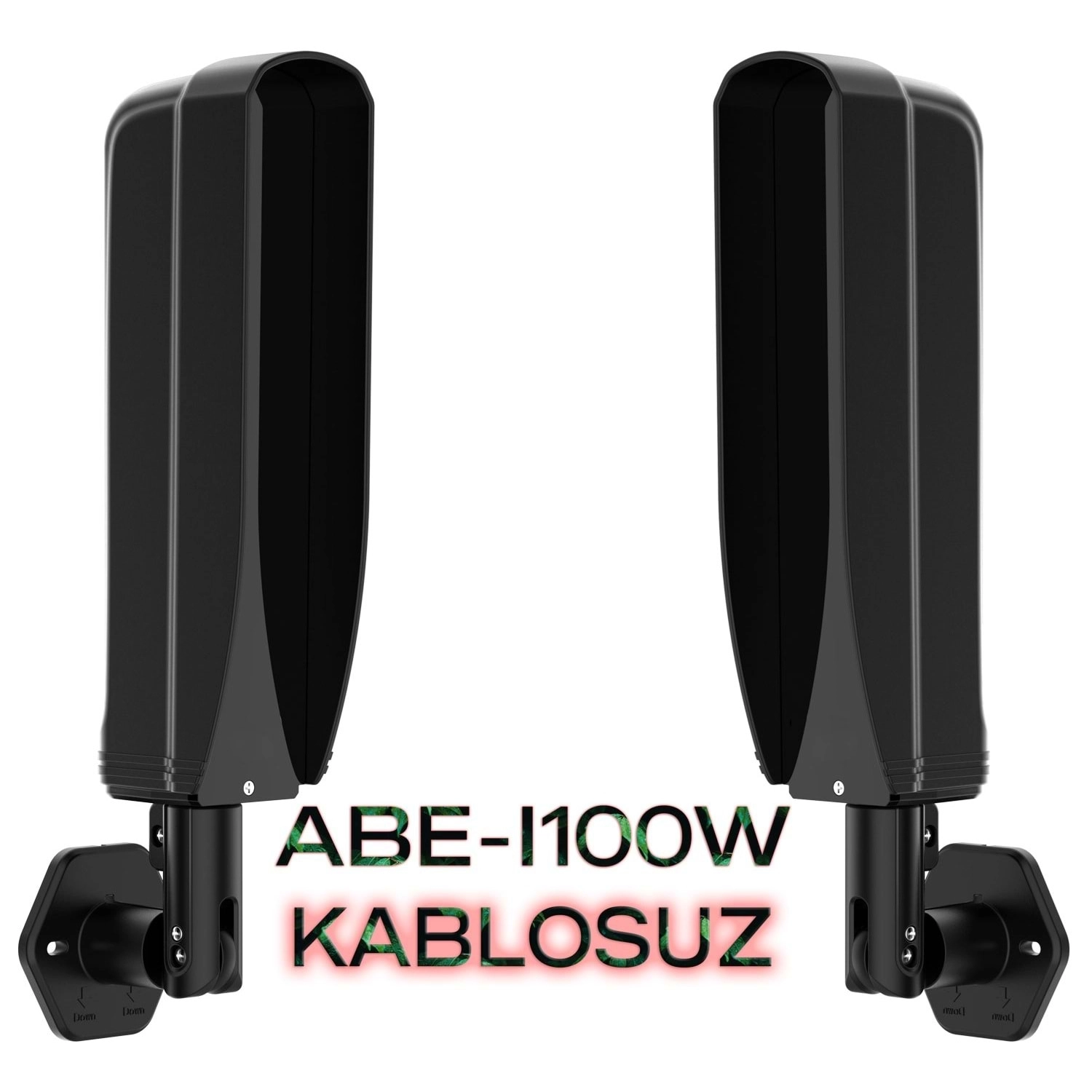

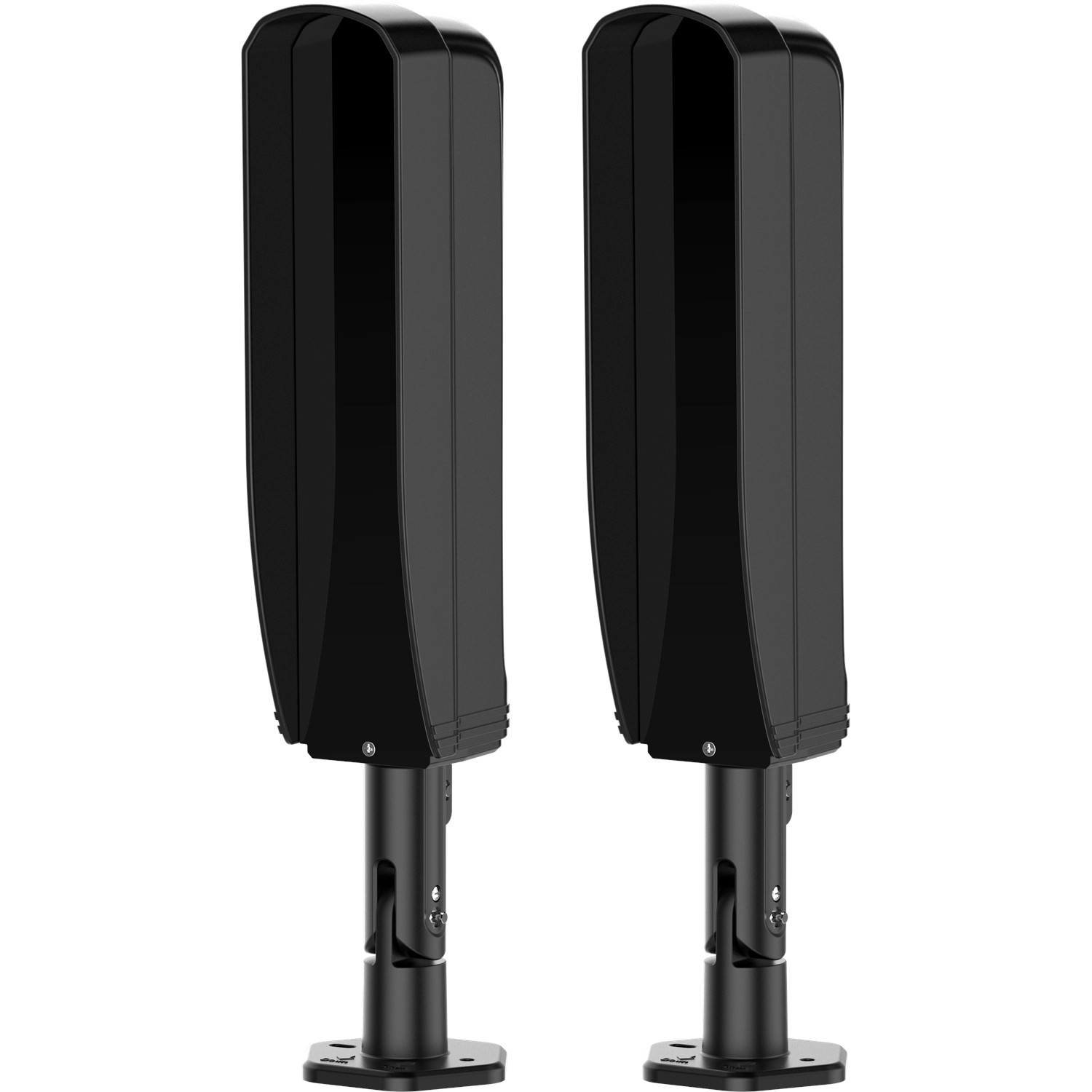

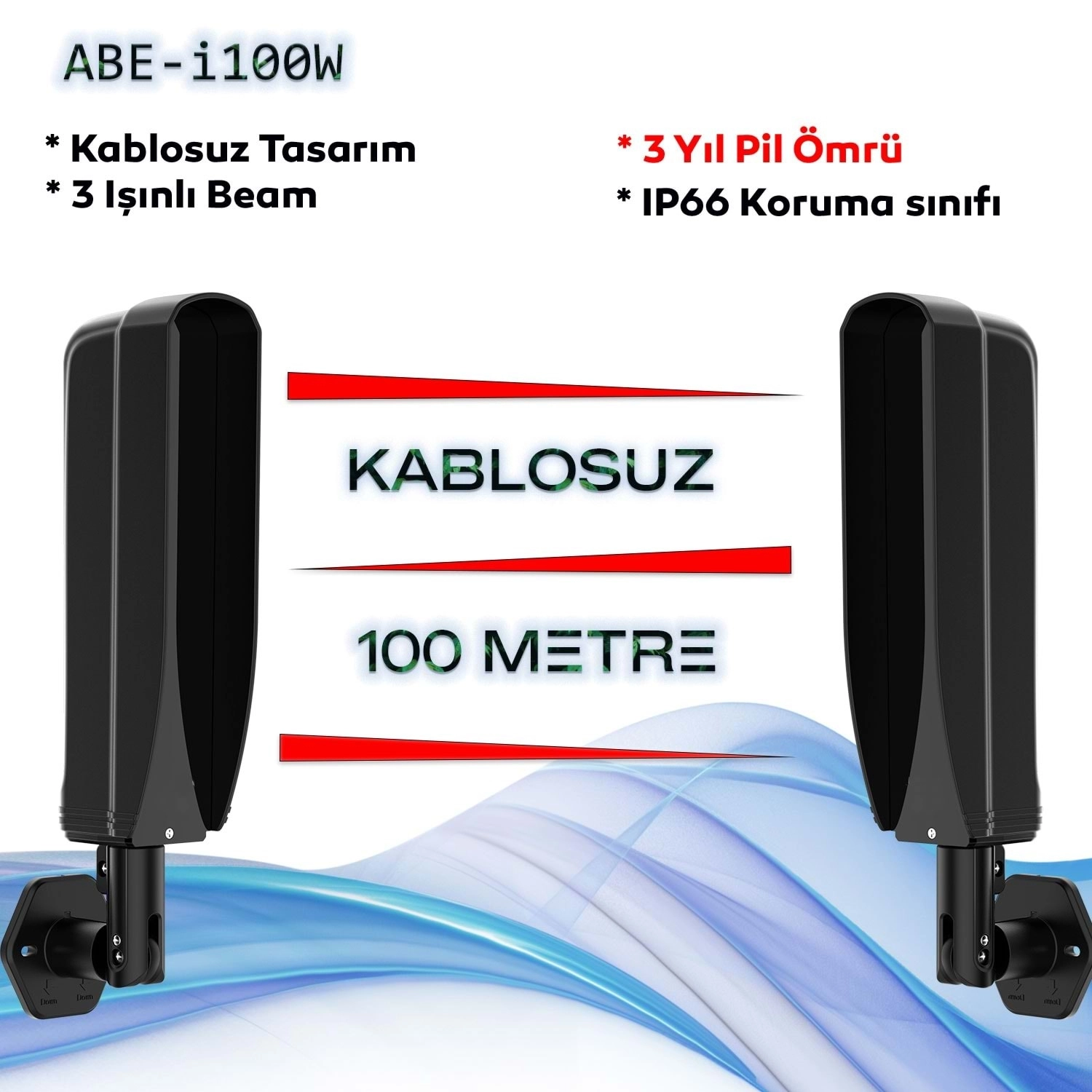

Swivel Bracket Wireless Photoelectric Triple IR Beam Detector / 3 Yıl Pil Ömürlü Işın Bariyeri
Kablo derdi olmadan, kolay ve hızlı kurulum imkanı sunar. Montaj maliyetlerini ortadan kaldırır.
Düşük güç tüketimi sayesinde 2.5 yıldan fazla pil ömrü sunar. Voltaj 2.9V'nin altına düştüğünde panele düşük pil uyarısı gönderir.
Seçilebilir 4 farklı frekans kanalı sayesinde, uzun mesafelerde ve ardışık kurulumlarda sinyal karışmasını önler.
Yatayda 360°, dikeyde 180° ayarlanabilir hizalama açısı ile her türlü alana mükemmel uyum sağlar. Kesinti süresi 50-700ms arası ayarlanabilir.
IP65 su ve toz geçirmezlik standardı ile en zorlu hava koşullarında (-25°C / +55°C) bile sorunsuz çalışır.
Dijital filtreler ve dışa doğru uzanan siperlik tasarımı, güneş ışığı, yağmur gibi çevresel faktörlerden kaynaklanan yanlış alarmları ortadan kaldırır.

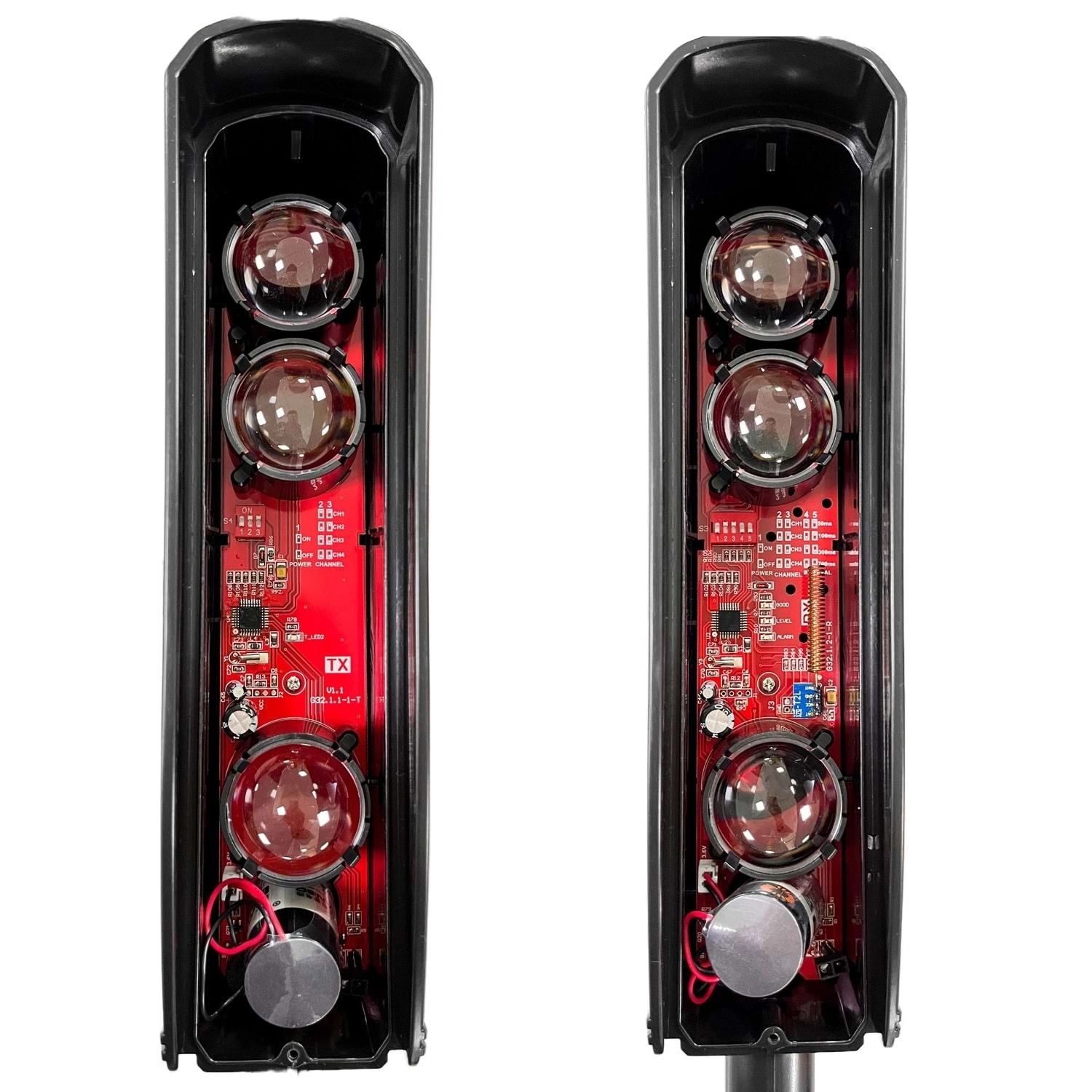

Bu sistem, kablo çekmenin zor ve maliyetli olduğu geniş alanları korumak için idealdir. Sistem, bir Verici (TX) ve bir Alıcı (RX) ünitesinden oluşur. Bu iki ünite arasına görünmez 3 adet kızılötesi ışın demeti gönderilir. Aradaki mesafe 100 metreye kadar çıkabilir.
Bir kişi veya araç bu ışınları kestiğinde, alıcı ünite anında sinyal kesintisini algılar ve kablosuz olarak ana alarm paneline bir alarm sinyali gönderir. Bu sayede izinsiz giriş anında tespit edilir.
Örneğin, 10 km’lik bir sınır hattını korumak için her 60–100 metrede bir ABE-i100W ışın bariyeri çifti konumlandırılabilir. Ancak dış ortamda belirtilen çekim mesafeleri her sahada birebir gerçekçi olmayabilir; çevredeki elektromanyetik alan yoğunluğu, RF parazit seviyesi, arazi yapısı ve engeller sinyal seviyesini düşürerek menzili kısaltabilir. Bu nedenle sinyal tekrarlayıcı (Repeater ARD-1924) sayısı ve yerleşimi, kullanıcının sahada yapacağı testlere göre belirlenmelidir. Kullanıcı, kurulum noktasında sinyal seviyesini ölçerek/deneyerek her 400 metre–1 km gibi aralıklarda (ortam koşullarına bağlı olarak) kaç adet tekrarlayıcı gerektiğine kendisi karar verir ve böylece sinyallerin alarm paneline kesintisiz ulaşması sağlanır. Tek bir alarm paneline 96 adede kadar kablosuz beam dedektörü tanıtılabilir. Alarm durumunda mobil uygulama üzerinden hangi bölgeden ihlal geldiği anında bildirilir, tüm kullanıcılara arama yapılır ve olaylar log sistemine kaydedilir.
Optik (IR ışın) tarafını etkileyen başlıca faktörler:
Sis, yoğun yağmur ve kar: Havada asılı su damlacıkları ve kar taneleri IR ışını saçar (scattering) ve kısmen soğurur (attenuation). Bu durum alıcıya ulaşan ışın enerjisini düşürerek mesafeyi kısaltabilir, yanlış tetiklemelere veya stabil olmayan çalışmaya sebep olabilir.
Güneş parlaması / yüksek ışık şiddeti / yansıma: Doğrudan güneş ışığı, kar yüzeyinden yansıma, projektör gibi güçlü ışık kaynakları alıcı üzerinde parazit etkisi oluşturabilir. Cihazların optik filtreleri ve modülasyon yapıları bunu azaltır; ancak aşırı koşullarda “optik gürültü” artar ve stabil çalışma mesafesi düşebilir.
Yıldırım ve ani ışık patlamaları: Yıldırım gibi çok güçlü ışık olaylarında kısa süreli doygunluk/parazit görülebilir. Ayrıca yıldırımın oluşturduğu elektromanyetik etkiler, özellikle dış ortam kablolaması ve topraklama zayıfsa sistemi dolaylı yoldan etkileyebilir.
Hizalama toleransı ve mekanik stabilite: Uzun mesafelerde milimetrik hizalama hatası bile büyür. Direklerin rüzgârla salınımı, zeminin oturması, titreşim gibi etkenler hizalamayı bozarak efektif mesafeyi azaltır.
Lens kirliliği ve buzlanma: Toz, çamur, tuzlu nem, böceklenme, buzlanma; ışının geçişini azaltır ve alıcı hassasiyetini düşürür.
Kablosuz haberleşme (RF) tarafını etkileyen faktörler:
RF yoğunluğu ve parazit: Aynı bölgede çalışan kablosuz sistemler, baz istasyonları, Wi-Fi/IoT cihazları, endüstriyel ekipmanlar vb. kaynaklar “gürültü tabanını” yükselterek SNR’ı düşürür; bu da menzili ve iletim kararlılığını azaltabilir.
Elektromanyetik alan (EMI) / endüstriyel etki: Yüksek güçlü motor sürücüleri, inverterler, trafo merkezleri, yüksek gerilim hatları gibi kaynaklar EMI oluşturabilir. EMI, alıcı katlarında hassasiyeti düşürüp paket kaybı/iletişim kopması riskini artırabilir.
Engeller ve zayıflama: Beton/metal yüzeyler, duvarlar, konteynerler, tel örgüler, yoğun bitki örtüsü; RF sinyalini zayıflatır, yansıtarak çok yollu yayılım (multipath) ve sönümlemeye neden olabilir. Saha topografyası (eğim, çukur, set) da kapsama üzerinde belirleyicidir.
Bu nedenle “100 metre” gibi belirtilen mesafeler kesin garanti edilmiş saha mesafesi değil, referans performans değeridir. Sağlıklı bir kurulum için kullanıcı; cihazları sahada gerçek montaj noktalarında çalıştırıp hizalama, sinyal seviyesi/kalitesi ve alarm kararlılığını yerinde test etmeli, ortam koşullarına göre mesafeyi revize etmeli ve gerekiyorsa tekrarlayıcı (repeater) sayısını ve konumunu bu test sonuçlarına göre belirlemelidir. Bu yaklaşım, hem yanlış alarmları azaltır hem de uzun hatlarda sistemin kesintisiz çalışmasını güvence altına alır.
ABE-i100W kablosuz ışın bariyeri seti, bir verici (TX) ve bir alıcı (RX) ünitesinden oluşur. Her verici ve alıcı ünitesinde, DIP switch üzerinden seçilebilen 4 farklı frekans kanalı bulunur. Aynı sahada birden fazla beam seti kullanılacaksa, sistemlerin birbirini etkilememesi için ardışık/yan yana kurulumlarda farklı frekans kanallarının seçilmesi tavsiye edilir.
Frekans seçimi yapılırken dikkat edilmesi gereken temel konu; alıcı ünitenin yalnızca kendi vericisinden gelen sinyali görecek şekilde konumlandırılmasıdır. Alıcı ünitenin, kendisine ait olmayan diğer vericilerin sinyallerini algılayabileceği bir açı/doğrultuda bırakılması, istenmeyen çalışma davranışlarına ve kararsızlığa neden olabilir. Aynı hat üzerinde iki beam seti bulunuyorsa, sahada mümkün olduğunda setleri Verici–Alıcı // Alıcı–Verici şeklinde alternatif dizilimle yerleştirmek; alıcının farklı bir vericiyi “görme” ihtimalini azaltır.
Kurulumun en kritik adımı hizalama (alignment) işlemidir. Montaj tamamlanmadan önce mutlaka alıcı üzerinde yer alan Level göstergesi kontrol edilmelidir. Sabit yeşil LED (GOOD) yandığında, verici–alıcı hizalaması doğru yapılmış kabul edilir. Hizalama işleminin gündüz yapılması önerilir; uzun mesafelerde küçük hizalama hataları dahi sistem hassasiyetini düşürebilir.
Montaj yüksekliği, algılama kararlılığını doğrudan etkiler. Cihazların yerden yüksekliği minimum 70 cm ve maksimum 100 cm olacak şekilde konumlandırılmalıdır. Ayrıca montaj direği/ayağı rüzgârda kesinlikle oynamayacak şekilde sabitlenmelidir. Özellikle dış ortam uygulamalarında direk tabanının beton ile sağlamlaştırılması tavsiye edilir; yağmur sonrası zemin boşalması/oturması direk eksenini değiştirerek hizalamanın bozulmasına ve hatalı alarmlara sebep olabilir.
Cihazların, doğrudan güneş ışınlarını alacak şekilde konumlandırılmamasına özen gösteriniz. Mümkün olduğunda, güneşin gün içindeki hareketi de dikkate alınarak verici ve alıcı, aşırı parlamaya maruz kalmayacak açıyla yerleştirilmelidir.
ABE-i100W üzerinde bulunan kesinti iletim/algılama süresi ayarı, ortam şartlarına göre doğru seçilmelidir. Standart koşullarda 100 ms veya 300 ms değerleri hızlı tepki için uygundur. Ortamın çok tozlu olduğu, havada uçuşan poşet/çöp/yaprak gibi geçici engellerin ışını kısa süreli kesebildiği sahalarda ise yanlış alarm riskini azaltmak için 700 ms tercih edilmelidir.
Panel ile Işın Bariyeri arasında uzun mesafelerde sinyal gücünü korumak ve kesintisiz bir güvenlik sağlamak için "ARD-1924 KABLOSUZ DEDEKTÖR TEKRARLAYICISI REPEATER" ürününü mutlaka satın almanızı öneririz.
Müstakil Ev ve Çevre Güvenliği
Güneş Enerji Santralleri (GES)
Havuz ve Site Güvenliği
| Özellik | Değer |
|---|---|
| Model | ABE-i100W |
| Algılama Mesafesi | 60-100 Metre (Dış Ortam) |
| Çalışma Şekli | Kablosuz (Sadece Opax Panelleriyle Uyumlu) |
| Işın Tipi | 3'lü Kızılötesi (Photoelectric) |
| Algılama Zamanı | 50ms - 700ms (Ayarlanabilir) |
| Batarya Ömrü | ~30 Ay (Değiştirilebilir Pil) |
| IP Standardı | IP65 (Su ve Toza Karşı Tam Koruma) |
| Hizalama Açısı | Yatay 360° (±180°), Dikey 180° (±90°) |
Photoelectric Beam Detector, iki nokta arasında gözle görülmeyen bir kızılötesi ışık perdesi oluşturan gelişmiş bir güvenlik sensörüdür. Bu ışık perdesi herhangi bir cisim (insan, araç vb.) tarafından kesildiğinde, sistem anında bir alarm durumu tetikler. Bu teknoloji, özellikle geniş ve açık alanların çevre güvenliğinde, geleneksel sensörlerin yetersiz kaldığı durumlarda proaktif bir koruma kalkanı görevi görür.
Her iki sensör tipi de farklı ihtiyaçlara hizmet eder. PIR hareket sensörleri daha küçük ve kapalı alanlar (oda, koridor) için idealken, Işın Bariyerleri uzun çevre hatlarının, bahçe sınırlarının ve geniş açık alanların korunmasında kesinlikle daha üstündür. Işın bariyerleri, tanımlanmış bir çizgiyi koruduğu için yanlış alarmlara karşı daha dirençlidir.
| Özellik | Photoelectric Beam Detector | PIR Hareket Sensörü |
|---|---|---|
| Kapsama Alanı | Geniş (60-100m+ doğrusal hat) | Sınırlı (10-15m yarıçap) |
| Yanlış Alarm Oranı | Çok Düşük (Sadece ışın kesilirse) | Yüksek (Hayvan, ısı değişimi etkiler) |
| İdeal Kullanım | Çevre Güvenliği, Sınır Tespiti | İç Mekan, Oda Koruması |
ABE-i100W Kablosuz Işın Bariyeri, özellikle kablolama altyapısının olmadığı geniş mülkler, endüstriyel tesisler, güneş enerji santralleri ve çiftlikler için modern, güvenilir ve etkili bir çevre güvenlik çözümüdür. Kolay kurulumu, uzun pil ömrü ve zorlu koşullara dayanıklılığı ile mülkünüzü 7/24 proaktif bir şekilde koruma altına alır.
Geniş alan güvenliğinde neden en etkili çözüm olduğunu keşfedin.
ABE-i100W, 60-100 metreye kadar algılama yapabilen, dış ortamlarda kullanıma uygun, tamamen kablosuz çalışan, üç ışınlı bir infrared beam dedektörüdür. Kablolama gerektirmeyen yapısıyla özellikle geniş alanların güvenliğinde önemli bir avantaj sunar. Gelişmiş kızılötesi teknolojisiyle, izinsiz geçişleri anında algılar ve bağlı olduğu alarm paneline sinyal göndererek uyarı sistemini devreye sokar.
Bir beam bariyer, birbirine bakan bir verici (TX) ve alıcı (RX) ünitesinden oluşur. Verici sürekli olarak kızılötesi ışın gönderir, alıcı ise bu ışını algılar. Eğer araya bir engel girerse, ışının alıcıya ulaşması kesilir ve bu kesinti alarm olarak algılanır. Bu sistem:
ABE-i100W kablosuz ışın bariyeri seti, bir verici (TX) ve bir alıcı (RX) ünitesinden oluşur. Her verici ve alıcı ünitesinde DIP switch üzerinden seçilebilen 4 farklı frekans kanalı bulunur. Aynı ortamda birden fazla beam seti kullanıldığında, sinyal karışmasını azaltmak için ardışık/yan yana kurulumlarda farklı frekans kanallarının seçilmesi tavsiye edilir.
Frekans seçimi yapılırken dikkat edilmesi gereken temel nokta; alıcı ünitenin yalnızca kendi vericisinden gelen sinyali algılayacak şekilde konumlandırılmasıdır. Alıcının, kendisine ait olmayan diğer vericilerin sinyallerini görebileceği bir açı/doğrultuda bırakılması, kararsız çalışmaya ve istenmeyen tetiklemelere sebep olabilir. Aynı hat üzerinde iki beam seti bulunuyorsa, sahada mümkün olduğunda setleri Verici–Alıcı // Alıcı–Verici şeklinde alternatif dizilimle yerleştirmek, alıcının farklı bir vericiyi “görme” ihtimalini azaltır.
Kurulumun en kritik adımı hizalama (alignment) işlemidir. Montaj tamamlanmadan önce mutlaka alıcı üzerinde yer alan Level göstergesi kontrol edilmelidir. Sabit yeşil LED (LEVEL GOOD) yandığında, verici–alıcı hizalaması doğru yapılmış kabul edilir. Hizalama işleminin gündüz yapılması önerilir; uzun mesafelerde küçük hizalama hataları dahi sistem hassasiyetini düşürebilir.
Montaj yüksekliği, algılama kararlılığını doğrudan etkiler. Cihazların yerden yüksekliği minimum 70 cm ve maksimum 100 cm olacak şekilde konumlandırılmalıdır. Ayrıca montaj direği/ayağı rüzgârda kesinlikle oynamayacak şekilde sabitlenmelidir. Dış ortam uygulamalarında direk tabanının beton ile sağlamlaştırılması tavsiye edilir; yağmur sonrası zemin boşalması/oturması direk eksenini değiştirerek hizalamanın bozulmasına ve hatalı alarmlara yol açabilir.
Cihazların, doğrudan güneş ışınlarını alacak şekilde konumlandırılmamasına özen gösteriniz. Mümkün olduğunda, güneşin gün içindeki hareketi de dikkate alınarak verici ve alıcı üniteler aşırı parlamaya maruz kalmayacak açıyla yerleştirilmelidir.
ABE-i100W üzerinde bulunan kesinti iletim/algılama süresi ayarı, ortam şartlarına göre doğru seçilmelidir. Standart koşullarda 100 ms veya 300 ms değerleri hızlı tepki için uygundur. Ortamın çok tozlu olduğu, havada uçuşan poşet/çöp/yaprak gibi geçici engellerin ışını kısa süreli kesebildiği sahalarda ise yanlış alarm riskini azaltmak amacıyla 700 ms tercih edilmelidir.
Kablo çekmeden maksimum güvenlik sağlayarak kurulum maliyetlerini ve zamanını düşürür.
Düşük pil tüketimi sayesinde uzun süre bakım gerektirmeden çalışır.
İhlal durumunda anında telefonunuza bildirim göndererek tam kontrol sağlar.
